«УКВ-1», укладка-лаборатория полевого химического контроля качества воды (ранец с баулами), 30 показателей

Укладка-лаборатория полевого химического контроля качества воды "УКВ-1"

является многофункциональным переносным аналитическим комплексом, разработанным под задачи войскового полевого химического контроля воды.

Лаборатория может рассматриваться как замена разработанной во времена СССР полевой химической лаборатории ПХЛ-54. По ряду технических характеристик лаборатория "УКВ" превосходит ПХЛ-54.

Лаборатория представляет собой ранец с дополнительной укладкой - баулом. Комплектация УКВ может изменяться в зависимости от поставленных аналитических задач и вариантов тактического применения.

УКВ предназначена для оснащения подразделений инженерных войск, войск РХБ защиты, медицинских и специальных подразделений.

Позволяет решать задачи войскового полевого химического контроля, разведки водных источников, контроля качества исходной и очищенной воды при эксплуатации войсковых средств очистки и опреснения воды.

Благодаря простоте и удобству работы лаборатория УКВ может использоваться личным составом, прошедшими минимальный курс обучения.

Состав укладки-лаборатории УКВ-1

УКВ уложена в 2 места: ранец и баул.

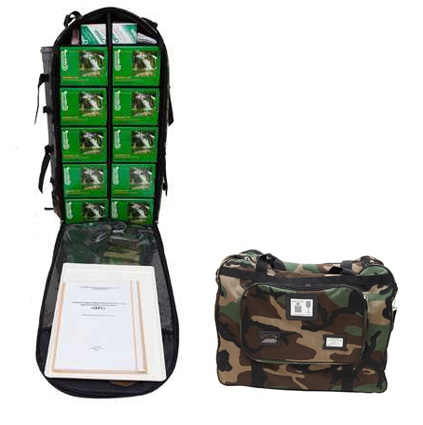

Ранец содержит основные химико-аналитические модули - тест-комплекты габаритными размерами не более 200х200х380 мм, компактные тест-системы, принадлежности для анализа, документацию и конструктивно позволяет организовать рабочее место оператора (см. фото).

Баул содержит укладочные модули, не размещаемые в ранце, либо которые по тактическому применению не предназначены для полевой работы (остается в базовом лагере).

Технические параметры укладки УКВ приведены в табл.1.

Характеристика	Значение
Характеристика	Ранец	Баул
Полезный объем, л	70	70 (максим.)
Масса нетто, кг	10-14	10-13 (максим.)
Масса брутто (включая укладку), кг	не более 17	не более 15
Максимальные габаритные размеры, мм (высота х ширина х глубина)	800 х 400 х 200	540 х 320 х 520
Количество ячеек	10-16	-

УКВ сформирована по модульному принципу.

Каждый модуль (см. табл.2) представляет собой тест-комплект либо тест-систему и позволяет проводить измерения по одному показателю (группе однородных показателей), имея в составе все необходимое для работы, включая:

готовые к применению аналитические растворы либо реагенты быстрого приготовления;
посуда, средства дозировки, принадлежности, водозащищенные цветные контрольные шкалы;
иллюстрированная инструкция (руководство по применению).

Модули размещены в водостойких контейнерах.

Производительность каждого модуля - 50-100 анализов по каждому показателю.

Предусмотрены комплекты пополнения материалов (УКВ-КП) взамен израсходованных реактивов, растворов, материалов, тест-систем.

По дополнительному заказу потребителя проводится доукомплектование УКВ средствами для контроля в воде различных (не входящих в базовый перечень) токсикантов, а также отравляющих веществ и токсикантов в воздухе.

Характеристика методов анализа в лаборатории УКВ-1

Войсковая укладка-лаборатория полевого химического контроля "УКВ" позволяет определять органолептические, общесанитарные и токсикологические показатели качества воды в объеме основных требований при полевом химического контроля в войсках, разведке водоисточников, контроле качества исходной и очищенной воды при эксплуатации войсковых средств счистки и опреснения воды и т.п. работах в интересах служб тыла, подразделений инженерных войск, химических войск, медицинских войск, а также специальных подразделений.

Анализы выполняются различными методами (см. табл.2): с применением тест-комплектов - количественными (по некоторым показателям - полуколичественными) стандартизованными унифицированными методами. Анализы с применением тест-систем, ИПЭ, ВИКХК носят сигнальный (полуколичественный) характер.

Тест-комплекты, входящие в состав УКВ, основаны на применении методов, модифицированных в направлении обеспечения их портативности посредством:

изменением состава аналитических растворов в направлении упрощенной и ускоренной их дозировки (например, вместо разбавленных растворов реагентов используются растворы с повышенной концентрацией, вместо жидких реагентов используются сухие сыпучие и др.);
применением реагентов быстрого приготовления самим оператором;
применения визуально-колориметрического определения на завершающем этапе определения вместо фотометрического;
применением портативных средств ускоренной удобной дозировки растворов и проб.

Замена некоторых аналитических готовых растворов на сухие реагентные составы позволяет значительно увеличить сроки годности соответствующих аналитических рецептур.

Окрашенные пробы, образующиеся в ходе анализа колориметрическими методами, в портативном варианте колориметрируются методами визуальной колориметрии, с применением пленочных окрашенных шкал.

Тест-системы, входящие в состав УКВ, представляют собой компактные наиболее простые и экспрессные средства контроля, применяемые как самостоятельно, так и в дополнение к тест-комплектам.

Штатные индикаторные средства для определения ОВ в базовой комплектации представлены войсковым индивидуальным комплектом химического контроля (ВИКХК), который обеспечивает обнаружение зараженности воды, воздуха и невпитывающих поверхностей ФОВ (зарин, зоман,V-газы), сернистого иприта, люизита, а также идентификацию зарина, зомана и V-газов от иприта и люизита.

Конструктивные решения лаборатории УКВ-1

Ранцевая укладка выполнена с учетом особенностей экспедиционной работы:

откидывающаяся передняя панель образует столик, открывающий доступ к находящимся в ячейках модулям лаборатории, причем каждый модуль может выниматься и использоваться самостоятельно;
благодаря применению надежных материалов, элементов жесткости и специальных прокладок содержимое лаборатории защищено от механических повреждений;
ранец выполнен в водозащищенном исполнении (защита от дождя, снега, но не от погружения в воду);
имеются защищенные от дождя отделения для укладки письменных принадлежностей, руководства, методической документации, мелкого экспедиционного снаряжения, а также небольшие отсеки для личных вещей;
анатомичная конструкция спины, удобные лямки, наличие поясного ремня и грудной стяжки снижают нагрузку на позвоночник, обеспечивают удобную и безопасную переноску лаборатории;
конструкция ранца позволяет использовать типовое дополнительное снаряжение - наружные навесные элементы для крупных и мелких предметов снаряжения, крепящиеся к поясу, лямкам, основному корпусу ранца, а также чехол - защиту от сильного дождя.

Баул выполнен из прочного влагостойкого материала, имеет одно большое отделение и карманы для при-надлежностей и документации. Баул переносится за лямки.

Технические характеристики укладки-лаборатории УКВ-1

Сокращения в таблице ВК - визуально-колориметрический; ТМ - титриметрический; ТД - турбидиметрический, ТК - тест-комплект; ТС - тест-система, КЛ - комплект-лаборатория; ИПЭ - индикаторный элемент плоский; ВИКХК - войсковой индивидуаль-ный комплект химического контроля.;

№	Показатель	Ед. изм.	Диапазон определяемых концентраций	Наименование модуля (средства) и метод определения	Срок годности, лет, не менее
1.	Водородный показатель	ед.рН (-lg[H+])	4,5-11,0	ТК "рН", ВК	2
2.	Железо общее(Fe₂₊ и Fe₃₊)	мг/дм³	0,1-1,5 и более (до 30); 50-400-1000	ТК "Железо", ВК; ТС "Железо общее", ВК	2; 2
3.	Железо (2) (Fe₂₊)	мг/дм³	3-30-300	ТС "Железо (2)", ВК	2
4.	Железо (3) (Fe₃₊)	мг/дм³	3-10-100-1000	ТС "Железо (3)", ВК	2
5.	Жесткость общая (Ca2+ и Mg₂₊)	ммоль/дм³ экв.	0,5-20 и более (до 80)	ТК "Общая жесткость", ТМ	2
6.	Медь (Cu₂₊)	мг/дм³	0-4,0; 5-30-300-1000	ТК "Медь Т", ВК; ТС "Медь", ВК	3-5; 2
7.	Сульфаты (SO₄^2-)	мг/дм³	30-70 и более (до 6000)	ТК "Сульфаты", ТД	2
8.	Хлориды (Cl^-)	мг/дм³	20-1200 и более (до 10000)	ТК "Хлориды", ТМ	2
9.	Сухой остаток	мг/дм³	До 2000 и более	Расчетный (ТМ)	--
10.	Мутность	мг/дм³	До 1,5 и более (до 600)	По стандартной шкале
11.	Прозрачность	см	1-40	ТК "Мутность/Прозрачность", визуальный, по шрифту	--
12.	Хлор остаточный свободный	мг/дм³	0,3 и более (до 100); 1,2-10-100	ТК "Активный хлор", ТМ; ТС "Активный хлор", ВК	2; 2
13.	Алюминий оста-точный (Al₃₊)	мг/дм³	0,5-5,0 и более (до 50)	ТК "Алюминий", ВК	2
14.	Аммоний (NH₄₊)	мг/дм³	0,2-3,0 и более (до 20)	ТК "Аммоний", ВК	2
15.	Металлы (сумма Zn, Cu, Pb)	ммоль/дм³	0,0001 и более	ТК "Металлы", ВК, экстракционный	2
16.	Нефтепродукты	мг/дм³	1-20 и более	ТК "Масло и нефтепродукты", экстракционный, бумажно-хроматографический	2
17.	Никель (Ni2+)	мг/дм³	10-100-1000	ТС "Никель", ВК	2
18.	Нитраты (NO3-)	мг/дм³	10-45 и более (до 400); 10-100-1000	ТК "Нитраты", ВК; ТС "Нитрат-тест", ВК	2; 2
19.	Свинец (Pb)	мг/дм³	0,1-3,0	ТС "Свинец-ТМ"	5
20.	СПАВ (сульфонол)	мг/дм³	0,5-5,0	ТК "СПАВ-А", ВК, экстракционный	2
21.	Фенол (сумма легколетучих)	мг/дм³	0,02-0,5	ТК "Фенол", ВК, экстракционный	2
22.	Формальдегид (СН₂О)	мг/дм³	0,05-2,0 и более	ТК "Формальдегид", ВК	2
23.	Фтор (F^-)	мг/дм³	0,2-2,0 и более	ТК "Фториды", ВК	2
24.	Полифосфаты (по РО₄^3-)	мг/дм³	0,2-7,0 и более	ТК "Ортофосфаты", ВК	2
25.	ФОВ, иприт сернистый, люизит		ОТТ УН РХБЗ	ВИКХК (в воде, воздухе на поверхностях)	3
26.	Гидразин (NH₂NH₂)	мг/дм³	0,05-1,0	ТК "Гидразин", ВК	2
27.	Мышьяк (As)	мг/дм³	0,05-3,0	ТС "Мышьяк-ТМ"	2
28.	Цианиды	мг/дм³	1-500	ТС "Цианиды-ТМ"	5

Дополнительная комплектация

Штатные войсковые средства для контроля воздуха и поверхностей на ОВ, АХОВ, СДЯВ (индикаторные трубки, ИПЭ, тест-системы), в комплекте с насосом-пробоотборником и принадлежностями(по дополнительному заказу).
