«НКВ-Р», ранцевая полевая лаборатория исследования водоемов, с сачком гидробиологическим

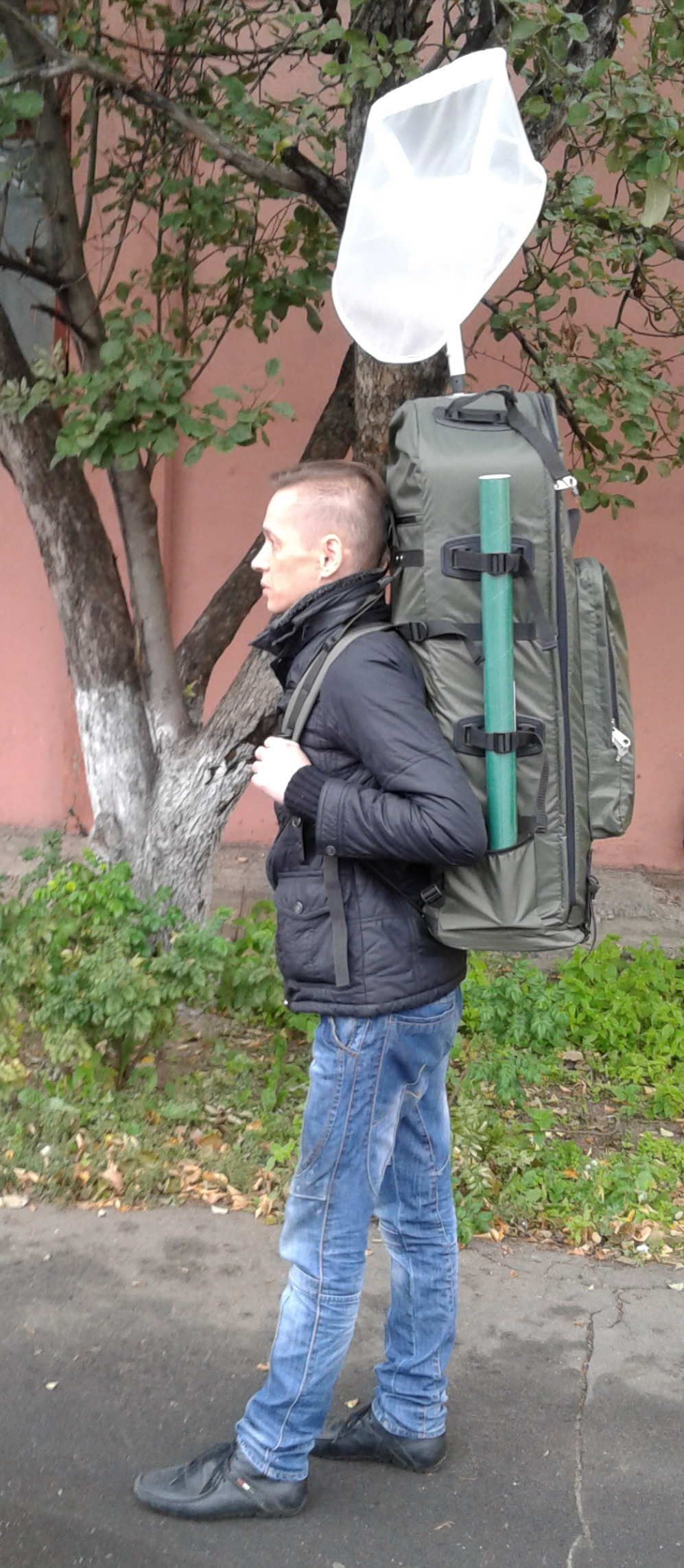

Ранцевая полевая лаборатория НКВ-Р

является модификацией известной полевой комплектной лаборатории "НКВ", выполненной в современном удобно носимом ранцевом варианте, специально для применения в экспедиционных условиях. Лаборатория дополнена модулем и руководством для гидробиологических исследований водоемов.

Данное оборудование не подлежит обязательной сертификации в системе ГОСТ Р.

Ранцевая полевая лаборатория исследования водоемов (сокращенное наименование "НКВ-Р") предназначена для практической оценки экологического состояния водных объектов и почвы путем определения показателей качества воды и химического состава почвенных вытяжек, а также гидробиологических показателей непосредственно в полевых условиях.

Измерения гидрохимическими методами проводятся количестванными (по некоторым показателям - полуколичественными) стандартными унифицированными методами. Лаборатория "НКВ-Р" обеспечивает выполнение работ по широкому кругу актуальных показателей при определении показателей качества воды, оценке экологического состояния водоемов и почвы.

Лаборатория "НКВ-Р" сформирована по модульному принципу. Каждый модуль позволяет проводить измерения по одному показателю либо группе однородных показателей, имея в составе все необходимое для работы, включая готовые к применению растворы для химического анализа.

Ранцевая полевая лаборатория "НКВ-Р" многофункциональна и может использоваться как в полевых, так и в стационарных условиях по таким направлениям, как:

изучение и определение гидрохимических и гидробиологических показателей качества воды;
оценка показателей техногенных химических факторов загрязнения водоемов и почв;
изучение экологически актуальных химических параметров состояния окружающей среды, обуславливающих наличие опасных и вредных факторов жизнедеятельности;
изучение параметров, позволяющих контролировать эффективность технологических процессов и аппаратов (устройств) очистки сточных и др. вод.

НКВ-Р широко применяется в учебных целях, подробнее можно прочитать в разделе Учебно-лабораторное оборудование.

Конструктивно ранец-укладка лаборатории НКВ-Р выполнен с учетом особенностей работы в поле:

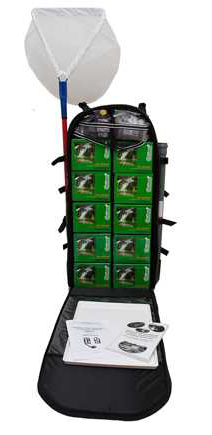

откидывающаяся передняя панель образует столик, открывающий доступ к находящимся в ячейках модулям лаборатории, причем каждый модуль может выниматься и использоваться самостоятельно;
благодаря применению надежных материалов, элементов жесткости и специальных прокладок содержимое лаборатории защищено от механических повреждений;
ранец выполнен в водозащищенном исполнении (защита от дождя, снега, но не от погружения в воду);
имеются защищенные от дождя и грязи отделения для укладки письменных принадлежностей, руководства, методической документации, мелкого экспедиционного снаряжения; небольшие отсеки для личных вещей;
анатомичная конструкция спины, удобные лямки, наличие поясного ремня и грудной стяжки снижают нагрузку на позвоночник, обеспечивают удобную и безопасную переноску лаборатории;
конструкция ранца позволяет использовать типовое дополнительное снаряжение - наружные навесные элементы для крупных и мелких предметов снаряжения, крепящиеся к поясу, лямкам, основному корпусу ранца, а также чехол - защиту от сильного дождя.

Лаборатория НКВ-Р. Методы определения показателей качества воды

Характеристики образцов воды определяются непосредственно в отобранных пробах визуальным, органолептическим, визуально-колориметрическим, титриметрическим (методом объемного титрования), турбидиметрическим и расчетным методами. Характеристики почвенных вытяжек (водных, солевых) определяются путем их анализа с помощью методов, используемых для анализа соответствующих компонентов в воде.

Методы гидрохимического анализа, реализованные в комплектах "НКВ-Р", включая ранцевые модификации, являются унифицированными и соответствуют действующим ПНД Ф 14.1..., ГОСТ 24902, ГОСТ 18309, РД 52.24.419-95. Это достигается:

применением визуально-колориметрического определения на завершающем этапе определения вместо (либо в дополнение) к фотометрическому;
применением аналитических растворов модифицированного состава для упрощенной и ускоренной их дозировки;
применением портативных средств дозировки растворов и проб. Окрашенные пробы, образующиеся в ходе анализа некоторых проб, колориметрируются визуально с применением водозащищенных пленочных окрашенных шкал. Возможно фотоколориметрирование окрашенных проб с применением портативного полевого либо лабораторного фотоколориметра.

Точность анализа, выполняемого с применением титриметрических методик, сопоставима с точностью лабораторных методики выполнения измерений (относительная погрешность до ±20-25%). Точность анализа, выполняемого с применением колориметрических методик, зависит от способа регистрации интенсивности окраски пробы:

при использовании цветной контрольной шкалы, т.е. при визуально-колориметрическом определении, анализ полуколичественный (относительная погрешность ±50-70% и более);
при фотоколориметрировании пробы с применением фотоколориметра типа «Экотест-2020» или аналогичного, анализ количественный (относительная погрешность до ±25-30%).

Ранцевая укладка поставляется в 2-х вариантах: "большом" ранце ("НКВ-Р") и "малом" ранце "НКВ-Рм")

№ заказа	Вариант	Полный вес, кг, не более	Объем ранца, л	Размеры ранцевой укладки, мм	Количество ячеек/мест в укладке
3.130	НКВ-Р	17	70	400×200×1200	12
3.130.1	НКВ-Р, с полевым колориметром «Экотест-2020(8)» в укладке*	20	70	400×200×1200 (ранец) 420×240×190 (укладка для фотоколориметрирования)	13
3.130.2	НКВ-Рм	7	20	400×200×550	8

Перечень показателей и состав лаборатории "НКВ-Р"

Определяемые показатели	Наименование модуля	Диапазон измерений (метод)	Модификация
Определяемые показатели	Наименование модуля	Диапазон измерений (метод)	НКВ-Р	НКВ-Рм
Гидрохимические показатели
Аммоний	Тест-комплект «Аммоний»	0–0,2–0,7–2,0–3,0 мг/л (ВК)	+	+
Аммоний	Тест-комплект «Аммоний»	0,05–3,0 мг/л (ФК)	+*	–
Железо общее	Тест-комплект «Железо»	0–0,1–0,3–0,7–1,0–1,5 мг/л (ВК)	+	+
Железо общее	Тест-комплект «Железо»	0,025–3,0 мг/л (ФК)	+*	–
Карбонаты, гидрокарбонаты, щелочность	Тест-комплект «Карбонаты, щелочность»	30–2500 мг/л	+	+
Нитраты	Тест-комплект «Нитраты»	0–1,0–5,0–10–20–45 мг/л (ВК)	+	–
	Тест-комплект «Нитраты»	0,08–2,0 (ФК)	+*	–
	Тест-система «Нитрат-тест»	10–100–1000–3000 мг/л	+	–
Общая жесткость	Тест-комплект «ОЖ-1»	0,5–20 ммоль/л	+	+
Ортофосфаты	Тест-комплект «Ортофосфаты»	0,2–7,0 мг/л (ВК)	+	–
Ортофосфаты	Тест-комплект «Ортофосфаты»	0,02–5,0 мг/л (ФК)	+*	–
Растворенный кислород и БПК	Тест-комплект «Растворенный кислород-БПК»	0,5–14 мг/л	+	–
рН	Тест-комплект «рН»	4,5–11 ед. рН	+	–
Сульфаты	Тест-комплект «Сульфаты»	30–70 мг/л и более	+	+
Хлориды	Тест-комплект «Хлориды»	4–1200 мг/л	+	+
Органолептические показатели
Мутность (прозрачность)	Тест-комплект «Мутность»	1–40 см	+	+
Цветность	Тест-комплект «Цветность»	0–1000 град. цветности (ВК)	+	+
Цветность	Тест-комплект «Цветность»	20–200 град. цветности (ФК)	+*	–
Запах	–	1–5 баллов	+	+
Комплект тест-систем для экспресс-анализа воды
Показатели загрязненности природных и почвенных вод (сигнальный контроль тест-системами): активный хлор; железо (2); железо общее; кислотно-основные загрязнения (рН); медь; никель; нитраты; нитриты; хром VI			+	+
Гидробиологические показатели
Биотический индекс Вудивисса	Гидробиологический набор: Сачок специальный для отлова гидробионтов (ячейка 300 мкм); сито для отбора гидробионтов (ячейка 0,3–1,5 мм); баночки на 100 мл (5 шт.); спирт этиловый во флаконе (250 мл); стакан пластм. на 50 мл (3 шт.); пипетки пластм. на 3 мл (5 шт.); чашки Петри, d=6 см (10 шт.); набор пинцетов (3 шт.); кюветы белые (2 шт.); лупы «х2–4» (3 шт.); флаконы пеницилл. с пробками на 20 мл (10 шт.)		+	–
Принадлежности
Стакан п/п на 100 мл – 3 шт.; воронка (d=5 см) – 3 шт.; фильтры «белая лента» (d=9 см) – 1 уп.; штатив на 10 проб. – 2 шт.; термометр (0 – +50 С); ножницы – 1 шт., поднос – 1 шт., очки защитные – 1 шт., перчатки защитные – 5 пар, сито – 1 шт.			+	+

Лаборатория НКВ-Р может поставляться с набором-укладкой для фотоколориметрирования.

Производительность по расходным материалам всех модулей - на 100 анализов по каждому компоненту.

Дополнительная комплектация для анализов. Дополнительно к базовой комплектации в состав ранцевой лаборатории могут вводиться:

портативный модуль для определения фосфора в разных формах (комплект-лаборатория "Фосфор").
портативный модуль для экспресс-оценки загрязненности воздушной среды и водных растворов (мини-экспресс-лаборатория "Пчелка-У").
портативные приборы контроля важнейших параметров воды.
