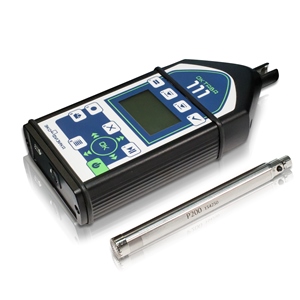

Шумомер-анализатор спектра 1 класса ОКТАВА-111
Шумомер-анализатор спектра 1 класса ОКТАВА-111
простой в обращении и недорогой прибор, который позволяет измерить все нормируемые показатели шума среды обитания человека.
Отличительной особенностью шумомера является очень низкий уровень собственных шумов. Благодаря этому прибор ОКТАВА-111 может выполнять измерения уровней звука до 18 дБ, а уровней звукового давления в наиболее проблемной октаве 8 кГц - до 12 дБ!
Прибор предназначен для промышленно-санитарных лабораторий, центров гигиены и эпидемиологии, испытательных лабораторий, занимающихся специальной оценкой условий труда, природоохранной деятельностью, инженерными изысканиями, а также для станций технического обслуживания автомобилей и органов, уполномоченных осуществлять контроль внешнего шума автотранспорта, находящегося в эксплуатации.
Методика прямых однократных измерений включена в руководство по эксплуатации в явном виде и соответствует обязательным метрологическим требованиям приказа МЗСР от 09.09.2011 №1034н, МПР от 07.12.2012 №425, МВД от 08.11.2012 №1014.
Шумомер-анализатор ОКТАВА-111 поставляется в трёх разных комплектациях:
- Октава-111 (Классика) - это простой и доступный комплект для измерения уровней звука и звукового давления на базе портативного интегрирующего шумомера-анализатора спектра 1 класса Октава-111. Комплект предназначен для оценки воздействия шума в производственных условиях, в жилых и общественных помещениях и на территории. Октава-111 выгодно выделяется на фоне аналогов возможностью измерять уровни звука от 19 дБА (18 дБАU);
- Октава-111 (111-ГТО) предназначен для измерений внешнего и внутреннего шума автотранспортных средств, в том числе при проведении технического осмотра. В комплект входит шумомер Октава-111, малый штатив для установки микрофона на уровне выхлопной трубы и микрофонный кабель;
- ОКТАВА-111 (Контролер-24) - это комплект для измерений шума в санитарно-защитных зонах и для иных приложений, связанных с продолжительным мониторингом шума. В комплект входит штатив, ветрозащита и внешний аккумулятор для продолжительных измерений, в том числе на улице. При питании от внешнего аккумулятора обеспечивается непрерывная работа в течение 50 часов. Результаты мониторинговых измерений могут быть обработаны в ПО Signal+Light.
Функциональные возможности шумомера-анализатора спектра 1 класса ОКТАВА-111:
- Измерение уровней звука (класс 1 по ГОСТ 17187-2010 и МЭК 61672-1);
- Измерение уровней звукового давления в октавных и третьоктавных полосах частот;
- Измерение пиковых уровней;
- Частотные коррекции A, AU, C, Z;
- Отсоединяемый микрофон (200В / 0 В поляризация), удлинительный кабель (опция);
- Автоматическая запись в память;
- Канал телеметрии, дистанционное управление.
Особенности и новые функции шумомера-анализатора спектра 1 класса ОКТАВА-111:
- Диапазон измерений уровней звука: 18...140 дБАU;
- Простота настройки: один режим измерения; все показатели измеряются одновременно;
- Удобство управления: все результаты сгруппированы в двух окнах;
- Эффективность: одновременное измерение текущих средних (СКЗ-1с) и эквивалентных уровней звука, уровней звука с временными коррекциями F. S. I и спектров звукового давления.
Сферы применения шумомера-анализатора спектра 1 класса ОКТАВА-111:
- Контроль пониженных шумов в помещениях жилых и общественных зданий;
- Контроль шума на территориях;
- Контроль шума автотранспортных средств, находящихся в эксплуатации;
- Проверка пожарной сигнализации.
Технические характеристики шумомера-анализатора спектра 1 класса ОКТАВА-111
|
Параметр |
Значение |
|
Диапазон измерений корректированных по А уровней звука, дБ |
от 19 до 150* |
|
Диапазон измерений корректированных по C уровней звука, дБ |
от 21 до 150* |
|
Диапазон измерений корректированных по Z уровней звука, дБ |
от 24 до 150* |
|
Диапазон измерений корректированных по АU уровней звука, дБ |
от 18 до 150* |
|
Частотные характеристики |
A, C, Z, AU |
|
Временные характеристики |
S, F, I, Пик, Leq, Leq,1c |
|
Пределы допускаемой абсолютной погрешности измерений уровня звука, дБ |
±0,5 |
|
Диапазон частот цифровых октавных фильтров, Гц |
от 31,5 до 16 000 |
|
Диапазон частот цифровых третьоктавных фильтров, Гц |
от 25 до 20 000 |
|
Линейный диапазон октавных фильтров от 31,5 Гц до 8 кГц, дБ |
122 |
|
Линейный диапазон октавного фильтра 16 кГц, дБ |
117 |
|
Линейный диапазон третьоктавных фильтров от 25 Гц до 8 кГц, дБ |
126 |
|
Линейный диапазон третьоктавных фильтров от 10 кГц до 20 кГц, дБ |
120 |
|
Пределы допускаемой погрешности измерений на опорных частотах, дБ |
±0,4 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Срок службы, лет |
5 |
|
Напряжение питания постоянного тока (четыре аккумулятора типа АА), В |
5 |
|
Сила потребляемого тока, мА |
400 |
|
Масса прибора с аккумуляторами, кг, не более |
0,55 |
|
Габаритные размеры (длина×ширина×высота), мм, не более:
|
305×85×35 190×85×35 |
|
Рабочие условия эксплуатации:
|
от минус 10 до плюс 50 от 25 до 90 от 85 до 108 |
*В комплекте с микрофонами чувствительностью 50 мв/Па и 14 мв/Па.
Диапазоны и показатели точности методики прямых измерений уровней звука и звукового давления, включенной в руководство по эксплуатации:
|
Используемый микрофонный капсюль |
Диапазон измерения |
Погрешность измерения, не более дБ |
|
Диапазоны и погрешности однократных измерений уровней звука (F, S, I, Leq) и уровней звукового воздействия |
||
|
Микрофон ВМК-205, МК-265 |
19 – 140 дБА, 18 – 140 дБAU 21 – 140 дБС 24 – 140 дБZ |
Тональный и широкополосный шум, не содержащий импульсов: ± 0,6 дБ (при уровне сигнала не менее +10 дБ от нижнего предела измерений); ± 0,9 дБ (при уровне сигнала вблизи нижнего предела измерений). Импульсный шум:±0,6 дБ (при длительности импульса до 200 мс, Fast-Max-Slow-Max< 6 дБ); ±1,0 дБ (при длительности импульса от 100 до 5 мс для характеристик Fast и Leq и от 100 до 50 мс для характеристики Slow). |
|
Микрофон М-201, МК-233 |
30 – 151 дБА, 29 – 151 дБAU 32 – 151 дБС 35 – 151 дБZ |
|
|
Диапазоны и погрешности однократных измерений уровней звукового давления в октавных и третьоктавных полосах частот |
||
|
Микрофон ВМК-205, МК-265 |
1/1-окт.: 19* – 140 дБ 1/3-окт.: 15* – 140 дБ |
± 0,7 дБ (при уровне сигнала не менее в -40 дБ от верхнего предела измерений); ± 0,9 дБ (при уровне сигнала ниже -40 дБ от верхнего предела, но выше +10 дБ от нижнего предела); ± 1,0 дБ (при уровне сигнала ниже +10 дБ от нижнего предела); |
|
Микрофон М-201, МК-233 |
1/1-окт.: 30 – 151 дБ 1/3-окт.: 26 – 151 дБ |
|
* Нижние пределы измерений для отдельных частотных полос могут быть меньше указанных в таблице; значение нижних пределов могут быть оценены как уровень собственных шумов в соответствующей полосе для диапазона шкалы Д3 (Таблица ниже) плюс 7 дБ.
Спектры собственных шумов при закороченном входе с эквивалентом микрофона ЭКМ-101:
|
Гц |
31,5 |
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
16000 |
|||||
|
Уровни собственных шумов в октавных полосах частот 31,5 Гц – 16000 Гц |
|||||||||||||||
|
Д1, дБ |
15,0 |
18,0 |
20,0 |
23,0 |
25,0 |
28,0 |
30,0 |
33,0 |
35,0 |
38 |
|||||
|
Д2, дБ |
5,0 |
4,0 |
4,0 |
6,0 |
8,0 |
10,0 |
13,0 |
15,0 |
17,0 |
20,0 |
|||||
|
Д3, дБ |
4,0 |
2,0 |
0,0 |
-1,0 |
-2,0 |
-1,0 |
1,0 |
3,0 |
5,0 |
8,0 |
|||||
|
Уровни собственных шумов в третьоктавных полосах частот 25 Гц - 630 Гц |
|||||||||||||||
|
Гц |
25 |
31,5 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
|
Д1, дБ |
10,0 |
10,0 |
11,0 |
12,0 |
13,0 |
14,0 |
14,0 |
15,0 |
16,0 |
17,0 |
18,0 |
19,0 |
20,0 |
20,0 |
21,0 |
|
Д2, дБ |
1,0 |
0,0 |
0,0 |
0,0 |
-1,0 |
-1,0 |
-1,0 |
-1,0 |
0,0 |
0,0 |
1,0 |
1,0 |
2,0 |
3,0 |
4,0 |
|
Д3, дБ |
1,0 |
0,0 |
-1,0 |
-2,0 |
-3,0 |
-4,0 |
-4,0 |
-5,0 |
-6,0 |
-6,0 |
-6,0 |
-6,0 |
-7,0 |
-7,0 |
-6,0 |
|
Уровни собственных шумов в третьоктавных полосах частот 800 Гц - 20 кГц |
|||||||||||||||
|
Гц |
800 |
1k |
1,25k |
1,6k |
2k |
2,5k |
3,15k |
4k |
5k |
6,3k |
8k |
10k |
12,5k |
16k |
20k |
|
Д1, дБ |
22,0 |
23,0 |
24,0 |
25,0 |
26,0 |
26,0 |
27,0 |
28,0 |
29,0 |
30,0 |
30,0 |
31,0 |
32,0 |
33,0 |
35,0 |
|
Д2, дБ |
4,0 |
5,0 |
6,0 |
7,0 |
8,0 |
9,0 |
9,0 |
10,0 |
11,0 |
12,0 |
13,0 |
13,0 |
14,0 |
16,0 |
17,0 |
|
Д3, дБ |
-6,0 |
-6,0 |
-5,0 |
-5,0 |
-4,0 |
-3,0 |
-2,0 |
-2,0 |
-1,0 |
0,0 |
1,0 |
2,0 |
2,0 |
4,0 |
5,0 |
Примечание: для учета собственных шумов прибора при измерениях к значениям Таблицы 3 надо прибавить величину калибровочной поправки шумомера для применяемого микрофона.
Предупреждение: При питании прибора от внешнего источника собственные шумы могут повышаться.
Прибор внесен в Госреестр СИ РФ № 69133. Межповерочный интервал 12 месяцев. Гарантия срок 12 месяцев.
