Измеритель напряжённости электростатического поля ЭСПИ-301

Измеритель напряжённости электростатического поля ЭСПИ-301 предназначен для измерения напряженности электростатического поля (ЭСП) в свободном пространстве и между экраном дисплея персонального компьютера и заземлённой металлической пластиной.

Применяется для контроля предельно допустимых уровней электростатического поля согласно:

ГОСТ 12.1.045-84 "Система стандартов безопасности труда (ССБТ). Электростатические поля. Допустимые уровни на рабочих местах и требования к проведению контроля";

ГОСТ Р 50949-2001. "Средства отображения информации индивидуального пользования. Методы измерений и оценки эргономических параметров и параметров безопасности";

СанПиН 2.2.2.542-96 "Гигиенические требования к видеодисплейным терминалам, персональным электронно-вычислительным машинам и организации работ".

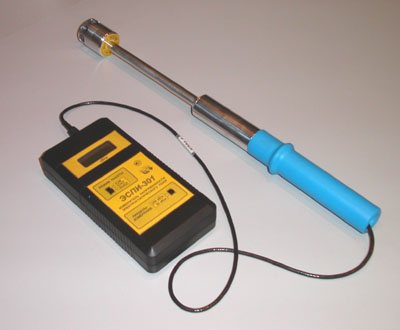

Измеритель выполнен в виде малогабаритного носимого прибора с автономным питанием. Основными элементами измерителя являются механический модулятор ММ-301 и устройство отсчётное УО-301.

Работа измерителя основана на возбуждении в механическом модуляторе под воздействиием измеряемого статического поля переменного напряжения, пропорционального напряжённости поля. Переменное напряжение предварительно усиливается в ММ-301 и далее поступает на вход УО-301, где происходит его фильтрация, дальнейшее усиление, преобразованием в постоянное напряжение и индикация.

Прибор внесён в Государственный реестр средств измерений РФ под номером 17401-98.

Рабочие условия эксплуатации измерителя ЭСПИ-301:

температура окружающего воздуха, °C: от +5 до +40;
относительная влажность при 25 °C, %: до 90;
атмосферное давление, кПа: от 70 до 106.7.

Технические характеристики измерителя напряжённости электростатического поля ЭСПИ-301

Диапазон измерения напряженности электростатического поля в свободном пространстве, кВ/м	от 0,3 до 180.
Диапазон измерения напряженности электростатического поля между заземлённой металлической пластиной и экраном дисплея, кВ/м	от 1,5 до 200.
Пределы допускаемой относительной погрешности измерения напряжённости электростатического поля в свободном пространстве, %	± [15 + 0,2[Еп/Ех]] , где - Еп - установленный предел измерения, кВ/м; Ех - измеренное значение напряженности электростатического поля, кВ/м.
Пределы допускаемой относительной погрешности измерения напряжённости электростатического поля между заземлённой металлической пластиной и экраном дисплея, %	± [15 + 0,2[Еп/Ех]], где - Еп - установленный предел измерения, кВ/м; Ех - измеренное значение напряженности электростатического поля, кВ/м.
Время непрерывной работы в автономном режиме, не менее, ч	16
Источник питания	встроенная батарея из 4-х сменных химических элементов по 1,5 В.
Габариты составных частей измерителя, не более, мм
- механический модулятор ММ-301	350х40х40;
- устройство отсчетное УО-301	170х85х45;
- измерительная пластина в сборе	500х500х10;
- измеритель в футляре для переноски	440х390х90.
Масса составных частей измерителя, не более, кг
- механический модулятор ММ-301	0.8;
- устройство отсчетное УО-301	0.5;
- измерительная пластина в сборе	2.5;
- измеритель в футляре для переноски	4.5.

Измеритель поставляется в комплектах ЭСПИ-301А, ЭСПИ-301Б и ЭСПИ-301В:

ЭСПИ-301А предназначен для проведения измерений напряженности ЭСП в свободном пространстве.
ЭСПИ-301Б предназначен для проведения измерений напряженности ЭСП между заземленной металлической пластиной и экраном дисплея.
ЭСПИ-301В совмещает функции комплектов ЭСПИ-301А и ЭСПИ-301Б.
