«НКВ-12» настольная лаборатория анализа воды, 20 показателей

Экспресс-лаборатория контроля воды НКВ-12

в различных модификациях характеризуется максимальной универсальностью: она применима в передвижных (мобильных) и полевых условиях, а также в настольном варианте в условиях лабораторий. Позволяет выполнять анализ воды, общая минерализация которой не превышает 3 г/л.

Лаборатория НКВ-12 предназначена:

• для определения показателей качества воды и состава водных вытяжек при полевом контроле качества воды;
• для контроля качества воды при разведке водоисточников, эксплуатации разнообразных инженерных установок и систем кондиционирования и очистки воды; при гидрологическом мониторинге, инженерно-геологических изысканиях, оценке агрессивности грунтовых вод и др.

   Благодаря простоте и удобству работы, а также полноте и наглядности изложения процедур анализа в руководстве, лаборатории НКВ-12 находят широкое применение в различных областях деятельности.

Лаборатория НКВ-12. Методы определения показателей качества воды

Используемые методы (см. таблицу 1): титриметрический, визуально-колориметрический, фотоколориметрический, кондуктометрический, потенциометрический, органолептический. Характеристики почвенных вытяжек (водных, солевых) определяются путем их анализа с помощью методов, используемых для анализа соответствующих компонентов в воде.

Расчетными методами, с использованием результатов анализов, полученных экспериментально (в таблице не указаны) определяются: карбонатная жесткость (сумма ионов CO₃^2– и HCO₃^–), магний (Mg²⁺), натрий и калий (Na⁺ + K⁺), сухой остаток.

Методы гидрохимического анализа, реализованные в лабораториях НКВ-12, соответствуют разработанным методикам выполнения измерений (МВИ), согласующимся с действующими нормативными документами.

Удобство и портативность при выполнении анализов обеспечиваются: применением аналитических растворов модифицированного состава для упрощенной и ускоренной их дозировки; применением составов рецептур и посуды, позволяющих минимизировать пробы; использованием современных удобных принадлежностей, посуды, специального оборудования (в том числе портативных средств дозировки растворов и проб).

Унификация и стандартизация при измерениях обеспечивается путем использования методов, операций и технологий анализа, являющихся типовыми для большинства действующих нормативных документов (ПНД Ф, РД, МВИ).

Разноуровневые методы при определении показателей состоят в сочетании возможности быстрого количественного анализа (химических измерений) по МВИ и сигнального экспресс-анализа. Так, при колориметрическом анализе окрашенные пробы, образующиеся в ходе анализа, колориметрируются визуально с применением пленочных шкал либо фотометрируются с применением полевого фотоколориметра; при титриметрическом анализе для титрования могут использоваться экспресс-пипетки либо стеклянные пипетки (бюретки).

Точность анализа, выполняемого с применением входящих в состав изделия аттестованных методик НКВ-12, сопоставима с точностью аналогичных лабораторных методик выполнения измерений (относительная погрешность до ±25-30%).

Срок годности лаборатории НКВ-12 — не менее 1 года при соблюдении условий и сроков хранения растворов и реактивов.

Габаритные размеры ящика универсальной укладки–не более 75×60×26 см, масса (брутто)–не более 25 кг.

Для замены израсходованных химических реактивов и растворов из состава лаборатории поставляется комплект пополнения, в расчете на 100 анализов по каждому определяемому компоненту. Комплект пополнения уложен в специальный ящик и допоставляется по отдельному заказу.

Масса комплекта пополнения — не более 5 кг. При необходимости и по согласованию могут быть также специально допоставлены наиболее часто используемые расходные химические реактивы и растворы отдельно от общего комплекта пополнения.

Состав лабораторий НКВ-12

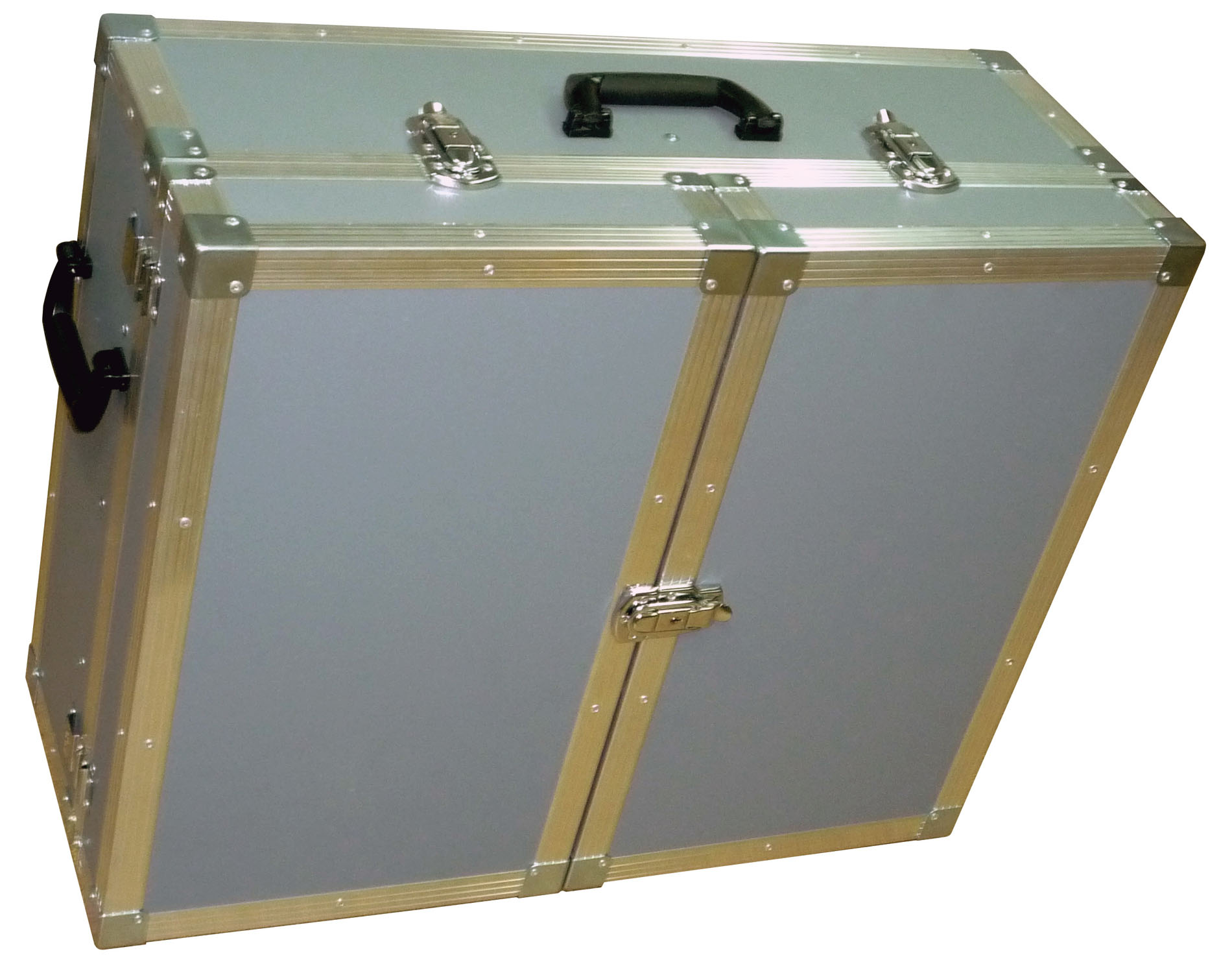

Конструкция и укладка НКВ-12

   Лаборатория НКВ-12 может легко разворачиваться и применяться в полевых условиях, размещаться на собственных съемных ножках или закрепляться на стене. Укладка имеет жесткий водозащищенный корпус и оборудована замками–застежками, ручками для переноски, ножками и двумя столиками для разворачивания в рабочее положение. Кроме того, укладка обеспечена комплектом крепежа для закрепления лаборатории на стенке (см. рисунок).

Делительные воронки, пипетки и др. лабораторная посуда, а также документация размещены в дверцах, открывающихся к оператору и жестко фиксируемых.    Укладка лаборатории для удобства сформирована по модульному (секционному) принципу. Каждый модуль расположен в своей секции, где присутствует все необходимое для выполнения анализа по данному показателю.
   Комплектующие лабораторию НКВ-12 склянки с реактивами и растворами, лабораторная посуда, оборудование и другие средства оснащения размещены в непромокаемых ложементах, легко извлекаемых из укладки и размещаемых оператором на одном из 2 откидывающихся столиков.

Ящик укомплектован двумя стойками-штативами. Один используется при титровании для размещения пипетки, соединенной со шприцем гибкой трубкой, другой – для размещения специальной стеклянной трубки при определении прозрачности.

Штатив-стойка устанавливается в рабочем положении вертикально в петлю нижней части опущенного столика, образуя удобное рабочее место оператора с равной доступностью комплектующих элементов. Пипетка на штативе соединена со шприцем гибкой трубкой, которая используется для заполнения пипеток растворами и титрования. Лабораторная посуда частично размещена на внутренней стороне дверцы.

Ящик имеет комплект крепежа для размещения на стене. Крепеж обеспечивает жесткую фиксацию ящика на стене. В комплект крепежа входит скоба для фиксации открытой дверцы к корпусу ящика.

Для удобства работы в прилагаемом паспорте на лабораторию и в развернутом виде на внутренней поверхности дверцы указано местоположение всех комплектующих элементов и их полный перечень.

Средства дополнительной комплектации уложены отдельно от базовой укладки.

Правила хранения, приемки, применения НКВ-12

При выпуске из производства лаборатории НКВ-12 проходят обязательный внутрилабораторный контроль качества и техническую приемку. Прошедшие приемку изделия заверяются печатью производителя. Потребителю изделия поступают в опечатанном виде.

Изделие в транспортной упаковке может перемещаться всеми видами транспорта. Поставка изделия в транспортной упаковке предусматривается при заказе.

Потребителю следует хранить лабораторию в штатной укладке в прохладном месте, недоступном для неспециалистов. При длительных перерывах в работе с лабораторией следует периодически проверять условия хранения и герметичность упаковки склянок с растворами, растворителями и реактивами.

Лаборатория применяется (включая правила отбора и консервации проб) согласно правилам, условиям и методикам, описанным в прилагаемом руководстве. При использовании лаборатории НКВ-12, включающей дополнительные модули (приборы, тест-комплекты), при анализе следует руководствоваться прилагаемыми к модулям инструкциями.

Рабочие параметры окружающей среды при выполнении количественных анализов (химических измерений по МВИ):

• температура воды, °С – от 10 до 35;
• температура окружающего воздуха, °С – от 10 до 35;
• относительная влажность воздуха, атмосферное давление – не регламентируются.

Методики проведения гидрохимических исследований описаны в методическом пособии.
