Дата обновления информации: 05.04.2020

Серия: КН-2М

Цена: по запросу ( Добавить в заказ )

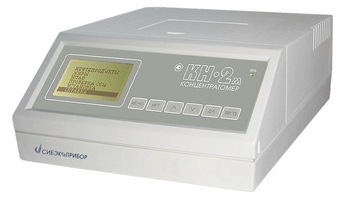

Концентратомер нефтепродуктов, жиров и НПАВ в водах КН-2М

Концентратомер КН-2М      Концентратомер КН-2М

предназначен для измерения массовых концентраций:

  • нефтепродуктов в пробах питьевых, природных, сточных и очищенных сточных вод;
  • нефтепродуктов в пробах почв и донных отложений;
  • жиров в пробах природных и очищенных сточных вод;
  • нефтепродуктов и жиров (при их совместном присутствии) в пробах питьевых, природных и очищенных сточных вод;
  • неионогенных поверхностно-активных веществ (НПАВ) в пробах питьевых, природных и сточных вод;
  • углеводородов (суммарно) в пробах атмосферного воздуха, воздуха рабочей зоны, промышленных выбросах.

                              Принцип действия концентратомера КН-2М

В основу работы прибора анализатора нефтепродуктов положен фотометрический метод определения нефтепродуктов, жиров и НПАВ в четыреххлористом углероде в инфракрасной области спектра на длине волны 3,42 микрометра.

Анализатор нефтепродуктов в водах "Концентратомер КН-2м" зарегистрирован в Государственном реестре средств измерений под № 44669 10 и допущен к применению в  Р о с с и й с к о й   Ф е д е р а ц и и,  что удостоверяет СВИДЕТЕЛЬСТВО  RU.C.31.005.A № 40180 об утверждении типа средств измерений Федерального агентства по техническому регулированию и метрологии.

Анализатор нефтепродуктов в водах "Концентратомер КН-2м" соответствует требованиям нормативных документов ГОСТ Р 52931-2008, ГОСТ Р 52319-2005, ГОСТ Р 51522-99, ГОСТ 29024-91, ГОСТ 22729-84, что удостоверяет ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ № РОСС RU.АB28.Д07493 в системе сертификации ГОСТ Р ГОССТАНДАРТа РОССИИ.



Технические характеристики концентратомера КН-2М



Определяемые значения массовых концентраций веществ  в  природных объектах:

  •     нефтепродуктов   в водах 3  0,02 - 1 000 мг/дм3
  •     нефтепродуктов   в почвах  50 - 100 000 мг/кг
  •      жиров   в водах   0,1 - 100 мг/дм3
  •     НПАВ   в водах  0,05 - 100 мг/дм3
  •     *углеводородов в воздушных массах  1,0 - 500 мг/м3

 Пределы допускаемой основной абсолютной погрешности прибора, при соблюдении нормальных условий:

  •     для нефтепродуктов  ± (0,5 + 0,05·Сх) мг/дм3
  •     для жиров  ± (0,5 + 0,05·Сх) мг/дм3
  •     для НПАВ  ± (1,0 + 0,05·Сх) мг/дм3
  •     *для углеводородов в воздушных массах   ± (0,5 + 0,05·Сх) мг/дм3

    где Cх – измеряемое значение массовой концентрации вещества в экстрагенте

  •     Объём измерительной кюветы 2,8 мл
  •     Потребляемая мощность, не более 12 В·А
  •     Питание от сети переменного тока 220 В
  •     Габаритные размеры прибора, не более 115 х 250 х 280 мм
  •     Масса прибора, не более 3 кг
  •     Гарантийный срок - 2 года.

                                   Преимущества концентратомера КН-2М

  •     Измерение массовых концентраций нефтепродуктов, жиров и НПАВ.
  •   При переходе от измерения массовой концентрации одного вещества к измерению другого переградуировка прибора не требуется, так как градуировочные характеристики для всех типов измеряемых веществ хранятся в памяти прибора.
  •   Наиболее успешная реализация метрологических характеристик методик выполнения измерений, разработанных для анализаторов нефтепродуктов серии КН.
  •    Диалоговый режим работы позволяет максимально упростить работу с прибором. Основное меню, появляющееся на дисплее при готовности прибора к работе, содержит шесть режимов:

НЕФТЕПРОДУКТЫ - измерение массовой концентрации нефтепродуктов в четырёххлористом углероде.

ЖИРЫ - измерение массовой концентрации жиров в четырёххлористом углероде.

НПАВ - измерение массовой концентрации неионогенных поверхностно-активных веществ в четырёххлористом углероде.

ПРОВЕРКА CCL4 - проверка чистоты четырёххлористого углерода.

УСТАНОВКА - режим установки исходных значений.

СПРАВКА - справочная информация.



Выбор и запуск режима осуществляются при помощи клавиш на лицевой панели. К услугам оператора справочная информация, содержащаяся в памяти прибора.

  •  Самодиагностика работоспособности. Проверка работоспособности анализатора нефтепродуктов осуществляется автоматически после включения и периодически при работе прибора. В случае нарушения режима измерения на дисплее появляется предупреждающее сообщение.
  •     Диапазон измерений массовых концентраций веществ от 0 до 250 мг/дм3.
  •     Низкая погрешность измерений при малых концентрациях определяемого вещества.
  •  Возможно использование четыреххлористого углерода с исходным содержанием нефтепродуктов до 20 мг/дм3.
  •     Простота и надежность в эксплуатации.
  •     Метрологическая стабильность.
  •     Экономичность - малый расход реактивов

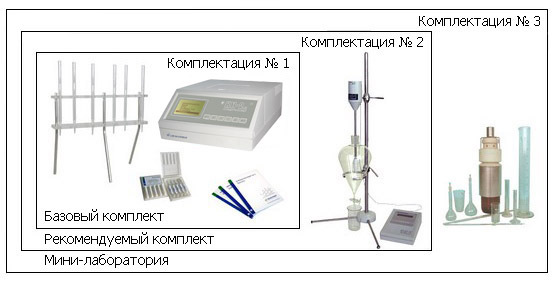

                             БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ КН-2М

БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ КН-2М

Комплектация № 1 (базовый комплект)

  •     анализатор нефтепродуктов "Концентратомер КН-2м";
  •     свидетельство о первичной государственной метрологической поверке;
  •    комплект эксплуатационной документации (паспорт, руководство по эксплуатации, методика поверки);
  •     хроматографические колонки (6 шт.) и штатив для колонок;
  •    ПНД Ф 14.1:2:4.168-2000 (ФР.1.31.2010.07432) "Методика измерений массовой концентрации нефтепродуктов в питьевых, природных и очищенных сточных водах методом ИК-спектрофотометрии с применением концентратомеров серии КН" (издание 2017 г.);
  •     ПНД Ф 14.1:2.189-02 (ФР.1.31.2010.07433) "Методика измерений массовой концентрации жиров в природных и очищенных сточных водах методом ИК-спектрофотометрии с применением концентратомеров серии КН" (издание 2017 г.);
  •     ПНД Ф 14.1.272-2012 (ФР.1.31.2008.04409) "Методика измерений массовой концентрации нефтепродуктов в сточных водах методом ИК-спектрофотометрии с применением концентратомеров серии КН" (издание 2012 г.);
  •     ГСО 7822-2000 (НП-Сиб) состава раствора нефтепродуктов в четырёххлористом углероде (1 комплект - 5 ампул).



Комплектация № 2 (рекомендуемый комплект)

  •     анализатор нефтепродуктов "Концентратомер КН-2м";
  •     свидетельство о первичной государственной метрологической поверке;
  •    комплект эксплуатационной документации (паспорт, руководство по эксплуатации, методика поверки);
  •     хроматографические колонки (6 шт.) и штатив для колонок;
  •    ПНД Ф 14.1:2:4.168-2000 (ФР.1.31.2010.07432) "Методика измерений массовой концентрации нефтепродуктов в питьевых, природных и очищенных сточных водах методом ИК-спектрофотометрии с применением концентратомеров серии КН" (издание 2017 г.);
  •     ПНД Ф 14.1:2.189-02 (ФР.1.31.2010.07433) "Методика измерений массовой концентрации жиров в природных и очищенных сточных водах методом ИК-спектрофотометрии с применением концентратомеров серии КН" (издание 2017 г.);
  •     ПНД Ф 14.1.272-2012 (ФР.1.31.2008.04409) "Методика измерений массовой концентрации нефтепродуктов в сточных водах методом ИК-спектрофотометрии с применением концентратомеров серии КН" (издание 2012 г.);
  •     ГСО 7822-2000 (НП-Сиб) состава раствора нефтепродуктов в четырёххлористом углероде (1 комплект - 5 ампул).
  •     анализатор нефтепродуктов в комплектации № 1;
  •     экстрактор ЭЛ-1 (экстрактор, блок управления, делительная воронка ВД-З-1000, паспорт).



​Комплектация № 3 (мини-лаборатория)

  •     анализатор нефтепродуктов "Концентратомер КН-2м";
  •     свидетельство о первичной государственной метрологической поверке;
  •    комплект эксплуатационной документации (паспорт, руководство по эксплуатации, методика поверки);
  •     хроматографические колонки (6 шт.) и штатив для колонок;
  •    ПНД Ф 14.1:2:4.168-2000 (ФР.1.31.2010.07432) "Методика измерений массовой концентрации нефтепродуктов в питьевых, природных и очищенных сточных водах методом ИК-спектрофотометрии с применением концентратомеров серии КН" (издание 2017 г.);
  •     ПНД Ф 14.1:2.189-02 (ФР.1.31.2010.07433) "Методика измерений массовой концентрации жиров в природных и очищенных сточных водах методом ИК-спектрофотометрии с применением концентратомеров серии КН" (издание 2017 г.);
  •     ПНД Ф 14.1.272-2012 (ФР.1.31.2008.04409) "Методика измерений массовой концентрации нефтепродуктов в сточных водах методом ИК-спектрофотометрии с применением концентратомеров серии КН" (издание 2012 г.);
  •     ГСО 7822-2000 (НП-Сиб) состава раствора нефтепродуктов в четырёххлористом углероде (1 комплект - 5 ампул).
  •     анализатор нефтепродуктов в комплектации № 2;
  •     система пробоотборная СП-2;
  •     набор химпосуды: пипетка 1 см3, пипетка 10 см3,
  •     колба мерная 50 см3, колба мерная 100 см3,
  •     мерный цилиндр 10 см3 - 12 шт., мерный цилиндр 25 см3 - 6 шт.,
  •     мерный цилиндр 500 см3, мензурка 100 см3, стаканчик 50 см3 - 12 шт.

​
Дополнительно заказываются



​1. Методики измерений для концентратомеров серии КН

  •     Измерение массовой концентрации НЕФТЕПРОДУКТОВ в воде ПНД Ф 14.1:2:4.168-2000 (ФР.1.31.2010.07432)
  •    Измерение массовой концентрации ЖИРОВ в воде ПНД Ф 14.1:2.189-02  (ФР.1.31.2010.07433)
  •     Измерение массовой концентрации НЕФТЕПРОДУКТОВ и ЖИРОВ в воде(при их совместном присутствии)
  •    Измерение массовой концентрации НПАВ в воде ПНД Ф 14.1:2:4.256-09   (ФР.1.31.2010.07434)
  •    Измерение массовой концентрации УГЛЕВОДОРОДОВ воздухе ПНД Ф 13.1:2:3.74-2012  (ФР.1.31.2008.05169)
  •     Измерение массовой доли НЕФТЕПРОДУКТОВ в почвах ПНД Ф 16.1:2.2.22-98



2. Государственные стандартные образцы

  •    ГСО   7822-2000   (НП-Сиб) состава раствора нефтепродуктов в четырёххлористом углероде
  •     ГСО  9437-2009 состава смеси триглицеридов жирных кислот
  •     ГСО  10067-2012 состава раствора неонола АФ 9-12 в тетрахлорметане

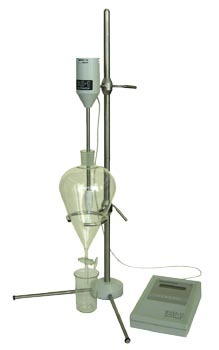

3. Экстрактор лабораторный ЭЛ-1

Экстрактор лабораторный ЭЛ-1Экстрактор лабораторный ЭЛ-1 предназначен для экстракционного концентрирования нефтепродуктов, ПАУ, фенолов, хлорорганических соединений, тяжелых металлов и других загрязняющих веществ из проб воды любыми органическими растворителями в делительных воронках.
Использование экстрактора значительно облегчает процесс пробоподготовки. Экстрактор может быть использован в комплекте с концентратомером КН-2м при определении содержания нефтепродуктов в пробах вод, а также как самостоятельное изделие.
Экстрактор ЭЛ-1 состоит из штатива, воронки делительной, держателя поворотного, блока двигателя с мешалкой и блока управления.
Блок управления позволяет устанавливать и стабилизировать скорость вращения мешалки, а также задавать время ее вращения.
Мешалка имеет регулируемую глубину погружения в делительную воронку (в зависимости от количества жидкости) и регулируемый угол поворота относительно штатива. Конструктив мешалки позволяет создавать преимущественно радиальные потоки жидкости. Эти потоки обладают достаточно большой скоростью и, распространяясь по всему объему сосуда, обеспечивают эффективное перемешивание жидкости в процессе вращения мешалки.



Технические характеристики

  •       Объем делительной воронки   0,25 - 1,00 дм3
  •       Динамическая вязкость перемешиваемой жидкости, не более   1,2 мПа·с.
  •       Диапазон регулировки скорости вращения мешалки   от 600 до 5000 об/мин.
  •       Диапазон задания времени работы двигателя мешалки   от 1 до 999 мин.
  •       Потребляемая мощность, не более   12 В·А
  •       Напряжение питания   220 В
  •       Габаритные размеры экстрактора   290 х 290 х 778 мм
  •       Габаритные размеры блока управления   200 х 135 х 55 мм
  •       Вес, не более   5 кг
  •      Гарантийный срок - 12 месяцев.

В комплект поставки входят:

  •     экстрактор;
  •     паспорт;
  •     блок управления экстрактором;
  •     делительная воронка ВД-3-1000.



4. Система пробоотборная СП-2

Система пробоотборная СП-2 предназначена для отбора проб природных и сточных вод с целью определения в них содержания нефтепродуктов, солей и прочих загрязняющих веществ.
Пробоотборная система СП-2 позволяет осуществлять отбор проб воды из колодцев, водоёмов природного и искусственного происхождения, включая водоёмы, покрытые льдом.
Пробоотборная система применяется в различных областях при работах, связанных с контролем загрязнения окружающей среды и контролем качества вод в источниках водопользования.

Принцип действия. Пробоотборная система с установленной бутылью опускается в водоём без посыльного груза. По мере опускания пробоотборной системы всплывает внешний поплавок и перекрывает отверстия снаружи корпуса, препятствуя поступлению воды в камеру корпуса, а следовательно и в бутыль. При достижении требуемой глубины, по тросу посылается груз, который перемещает поплавок в нижнее положение, открывая отверстия в корпусе. После заполнения водой бутыли и камеры в корпусе (приблизительно через 30 секунд от посыла груза) всплывает клапан, находящийся внутри корпуса, и перекрывает отверстия в корпусе изнутри. Система с отобранной пробой поднимается на поверхность. Бутыль извлекается из пробоотборной системы.



Технические характеристики

  •       Объём отбираемой пробы 1,0 л
  •       Глубина отбора пробы не менее 0,01 м
  •       Вид пробоотборной ёмкости бутыль стеклянная, объём 1 л
  •       Материал системы сталь нержавеющая, полиамид
  •       Минимальная глубина водоёма 0,35 м
  •       Способ подвески системы трос капроновый, диаметр 4 мм
  •       Минимальный диаметр скважины, лунки во льду 120 мм
  •       Габаритные размеры системы:

           - диаметр  108 мм

           - высота (с бутылью) 365 мм

  •      Масса системы в сухом состоянии 2,9 кг

Комплект поставкиСистема пробоотборная СП-2

  •     система пробоотборная СП-2;
  •     паспорт;
  •     трос капроновый, диаметр - 4 мм, длина - 5 м (для стандартной поставки, но при необходимости трос может иметь любую технически обоснованную длину);
  •     бутыль стеклянная (объём 1,0 л)





Аналогичные приборы:

Концентратомер ЭКРОС-5700

Концентратомер нефтепродуктов, жиров и НПАВ в природных объектах КН-3

Лабораторный анализатор содержания нефтепродуктов в воде АН-2
