Дата обновления информации: 05.04.2020

Серия: КН-3

Цена: по запросу ( Добавить в заказ )

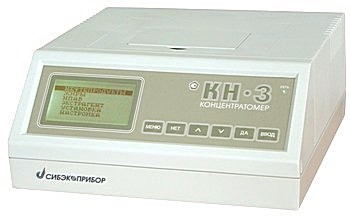

Концентратомер нефтепродуктов, жиров и НПАВ в природных объектах КН-3

     Концентратомер  КН-3

зарегистрирован в Государственном реестре средств измерений под № 44670 10 и допущен к применению в  Р о с с и й с к о й   Ф е д е р а ц и и,  что удостоверяет СВИДЕТЕЛЬСТВО  RU.C.31.005.A № 40181 об утверждении типа средств измерений Федерального агентства по техническому регулированию и метрологии.
Концентратомер КН-3 соответствует требованиям нормативных документов ГОСТ Р 52931-2008, ГОСТ Р 52319-2005, ГОСТ Р 51522-99, ГОСТ 22729-84, что удостоверяет ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ № РОСС RU.АB28.Д03414 в системе сертификации ГОСТ Р ГОССТАНДАРТа РОССИИ.
По результатам экспертной оценки функциональных и метрологических характеристик, проведённой ФБУ "Российский центр испытаний и сертификации "Ростест-Москва", средству измерений "Концентратомер КН-3" присвоен ЗНАК КАЧЕСТВА "За обеспечение высокой точности измерений в аналитической химии".

                                 Назначение концентратомера КН-3

Анализатор нефтепродуктов, жиров и НПАВ в водах - концентратомер КН-3 предназначен для измерения массовых концентраций:

•     нефтепродуктов в пробах питьевых, природных, сточных и очищенных сточных вод;
•     нефтепродуктов в пробах почв и донных отложений;
•     жиров в пробах природных и очищенных сточных вод;
•     нефтепродуктов и жиров (при их совместном присутствии) в пробах питьевых, природных и очищенных сточных вод;
•     неионогенных поверхностно-активных веществ (НПАВ) в пробах питьевых, природных и сточных вод;
•     углеводородов (суммарно) в пробах атмосферного воздуха, воздуха рабочей зоны, промышленных выбросах.

                                Область применения концентратомера КН-3

Концентратомер КН-3 может использоваться в сферах государственного метрологического контроля и надзора в соответствии с Федеральным Законом «Об обеспечении единства измерений»: охрана окружающей среды, здравоохранение, организации экологического направления и природопользования, предприятии химической, нефтехимической, нефтеперерабатывающей, металлургической, пищевой промышленности, морского, речного и железнодорожного транспорта, теплоэнергетики и других отраслей промышленности.

                              Принцип действия концентратомера КН-3

Принцип действия прибора основан на измерении фотометром оптических плотностей раствора нефтепродуктов, жиров и НПАВ в четырёххлористом углероде в инфракрасной области спектра.

                                                   РЕЖИМЫ ИЗМЕРЕНИЯ
   В отличие от предыдущей модели, концентратомера КН-2м, в концентратомере КН-3 реализовано два режима измерения - одноволновой и двухволновой:

• одноволновой режим - измеряется разность оптических плотностей исходного (чистого) экстрагента и анализируемого раствора в области (2930 ± 70) см^-1 (3,42 мкм), который соответствует области поглощения С-Н связей в СН₂- и СН₃- группах алифатических и алициклических углеводородов. Особенностью режима является измерение оптической плотности исходного (чистого) экстрагента перед измерением оптической плотности каждого нового анализируемого раствора;
• двухволновой режим - измеряется разность оптических плотностей анализируемого раствора на двух длинах волн.

В первом (измерительном) канале используется спектральный участок излучения (2930 ± 70) см^-1 (3,42 мкм). Во втором (опорном) канале используется спектральный участок (3333 ± 70) см^-1 (3,0 мкм), на котором нефтепродукты, жиры и НПАВ не поглощают ИК-излучение. Двухволновой режим хорошо зарекомендовал себя при определении нефтепродуктов, жиров и НПАВ в питьевых, природных и очищенных сточных водах, когда в исследуемых пробах отсутствуют вещества, поглощающие излучение опорного канала (3,0 мкм).

Однако, в реальных сточных водах и грунтах могут присутствовать вещества, поглощающие излучение опорного канала, что может привести к недостоверным результатам измерения. Поэтому при анализе нефтепродуктов, жиров и НПАВ в сильно загрязненных сточных водах и грунтах, где в исследуемых пробах могут присутствовать вещества, поглощающие излучение опорного канала (3,0 мкм), рекомендуется применять одноволновой режим, что позволяет провести измерение с достаточной точностью и достоверностью.

                          Технические характеристики концентратомера КН-3

Определяемые значения массовых концентраций веществ в природных объектах:

•     нефтепродуктов   в водах  0,02 - 1 000 мг/дм³
•     нефтепродуктов   в почвах  50 - 100 000 мг/кг
•      жиров   в водах 0,1 - 100 мг/дм³
•     НПАВ   в водах 0,05 - 100 мг/дм³
•     *углеводородов в воздушных массах 1,0 - 500 мг/м³

Пределы допускаемой основной абсолютной погрешности прибора, при соблюдении нормальных условий:

•     для нефтепродуктов  ± (0,5 + 0,05·С_х) мг/дм³
•     для жиров ± (0,5 + 0,05·С_х) мг/дм³
•     для НПАВ  ± (1,0 + 0,05·С_х) мг/дм³
•     *для углеводородов в воздушных массах  ± (0,5 + 0,05·С_х) мг/дм

где Cх – измеряемое значение массовой концентрации вещества в экстрагенте

•      Объём измерительной кюветы 2,8 мл
•     Потребляемая мощность, не более 12 В·А
•     Питание от сети переменного тока 220 В
•     Габаритные размеры прибора, не более 115 х 250 х 280 мм
•     Масса прибора, не более 3 кг
•      Гарантийный срок - 2 года.

 Согласно методике измерений ФР.1.31.2010.07434 (ПНД Ф 14.1:2:4.256-09) измерение содержания углеводородов в воздухе в подготовленной пробе производится в режиме "НП" (измерение нефтепродуктов). Погрешность измерения углеводородов в воздушных массах соответствует погрешности прибора при измерении нефтепродуктов.



                                        ДОСТОИНСТВА ПРИБОРА КН-3

• Наличие двух режимов измерений - одноволнового и двухволнового.
      • Высокая достоверность результатов измерений при анализе загрязнённых сточных вод.
     • Измерение массовых концентраций нефтепродуктов, жиров и НПАВ без переградуировки прибора.

 При переходе от измерения массовой концентрации одного вещества к измерению другого переградуировка прибора не требуется, так как градуировочные характеристики для всех типов измеряемых веществ хранятся в памяти прибора.

• Большой диапазон измерений массовых концентраций веществ.
      • Низкая погрешность измерений.
      • Метрологическая стабильность.
      • Экономичность - малый расход реактивов.
      • Простота и надежность в эксплуатации.
      • Диалоговый режим работы.

 Диалоговый режим работы позволяет максимально упростить работу с прибором. Основное меню, появляющееся на дисплее при готовности прибора к работе, содержит шесть режимов:

НЕФТЕПРОДУКТЫ  -   измерение массовой концентрации нефтепродуктов в экстрагенте;
       ЖИРЫ -   измерение массовой концентрации жиров в экстрагенте;
    НПАВ -   измерение массовой концентрации неионогенных поверхностно-активных веществ в экстрагенте;
       ЭКТРАГЕНТ -   проверка чистоты экстрагента;
       УСТАНОВКА -   режим установки исходных значений;
    НАСТРОЙКА -   выбор режима измерения, установка яркости подсветки дисплея, установка громкости сигнала.

 Выбор и запуск режима осуществляются при помощи клавиш на лицевой панели.

• Самодиагностика работоспособности прибора.

 Проверка работоспособности прибора осуществляется автоматически после включения и периодически в процессе работы. В случае нарушения режима измерения на дисплее прибора появляется предупреждающее сообщение.



                               БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ КН-3

Комплектация № 1 (базовый комплект)

•     анализатор нефтепродуктов "Концентратомер КН-3";
•     свидетельство о первичной государственной метрологической поверке;
•    комплект эксплуатационной документации (паспорт, руководство по эксплуатации, методика поверки);
•     хроматографические колонки (6 шт.) и штатив для колонок;
•    ПНД Ф 14.1:2:4.168-2000 (ФР.1.31.2010.07432) "Методика измерений массовой концентрации нефтепродуктов в питьевых, природных и очищенных сточных водах методом ИК-спектрофотометрии с применением концентратомеров серии КН" (издание 2017 г.);
•     ПНД Ф 14.1:2.189-02 (ФР.1.31.2010.07433) "Методика измерений массовой концентрации жиров в природных и очищенных сточных водах методом ИК-спектрофотометрии с применением концентратомеров серии КН" (издание 2017 г.);
•     ПНД Ф 14.1.272-2012 (ФР.1.31.2008.04409) "Методика измерений массовой концентрации нефтепродуктов в сточных водах методом ИК-спектрофотометрии с применением концентратомеров серии КН" (издание 2012 г.);
•     ГСО 7822-2000 (НП-Сиб) состава раствора нефтепродуктов в четырёххлористом углероде (1 комплект - 5 ампул).



Комплектация № 2 (рекомендуемый комплект)

•     анализатор нефтепродуктов "Концентратомер КН-3";
•     свидетельство о первичной государственной метрологической поверке;
•    комплект эксплуатационной документации (паспорт, руководство по эксплуатации, методика поверки);
•     хроматографические колонки (6 шт.) и штатив для колонок;
•    ПНД Ф 14.1:2:4.168-2000 (ФР.1.31.2010.07432) "Методика измерений массовой концентрации нефтепродуктов в питьевых, природных и очищенных сточных водах методом ИК-спектрофотометрии с применением концентратомеров серии КН" (издание 2017 г.);
•     ПНД Ф 14.1:2.189-02 (ФР.1.31.2010.07433) "Методика измерений массовой концентрации жиров в природных и очищенных сточных водах методом ИК-спектрофотометрии с применением концентратомеров серии КН" (издание 2017 г.);
•     ПНД Ф 14.1.272-2012 (ФР.1.31.2008.04409) "Методика измерений массовой концентрации нефтепродуктов в сточных водах методом ИК-спектрофотометрии с применением концентратомеров серии КН" (издание 2012 г.);
•     ГСО 7822-2000 (НП-Сиб) состава раствора нефтепродуктов в четырёххлористом углероде (1 комплект - 5 ампул).
•     анализатор нефтепродуктов в комплектации № 1;
•     экстрактор ЭЛ-1 (экстрактор, блок управления, делительная воронка ВД-З-1000, паспорт).



​Комплектация № 3 (мини-лаборатория)

•     анализатор нефтепродуктов "Концентратомер КН-3";
•     свидетельство о первичной государственной метрологической поверке;
•    комплект эксплуатационной документации (паспорт, руководство по эксплуатации, методика поверки);
•     хроматографические колонки (6 шт.) и штатив для колонок;
•    ПНД Ф 14.1:2:4.168-2000 (ФР.1.31.2010.07432) "Методика измерений массовой концентрации нефтепродуктов в питьевых, природных и очищенных сточных водах методом ИК-спектрофотометрии с применением концентратомеров серии КН" (издание 2017 г.);
•     ПНД Ф 14.1:2.189-02 (ФР.1.31.2010.07433) "Методика измерений массовой концентрации жиров в природных и очищенных сточных водах методом ИК-спектрофотометрии с применением концентратомеров серии КН" (издание 2017 г.);
•     ПНД Ф 14.1.272-2012 (ФР.1.31.2008.04409) "Методика измерений массовой концентрации нефтепродуктов в сточных водах методом ИК-спектрофотометрии с применением концентратомеров серии КН" (издание 2012 г.);
•     ГСО 7822-2000 (НП-Сиб) состава раствора нефтепродуктов в четырёххлористом углероде (1 комплект - 5 ампул).
•     анализатор нефтепродуктов в комплектации № 2;
•     система пробоотборная СП-2;
•     набор химпосуды: пипетка 1 см3, пипетка 10 см3,
•     колба мерная 50 см3, колба мерная 100 см3,
•     мерный цилиндр 10 см3 - 12 шт., мерный цилиндр 25 см3 - 6 шт.,
•     мерный цилиндр 500 см3, мензурка 100 см3, стаканчик 50 см3 - 12 шт.

​
Дополнительно заказываются



​1. Методики измерений для концентратомеров серии КН

•     Измерение массовой концентрации НЕФТЕПРОДУКТОВ в воде ПНД Ф 14.1:2:4.168-2000 (ФР.1.31.2010.07432)
•    Измерение массовой концентрации ЖИРОВ в воде ПНД Ф 14.1:2.189-02  (ФР.1.31.2010.07433)
•     Измерение массовой концентрации НЕФТЕПРОДУКТОВ и ЖИРОВ в воде(при их совместном присутствии)
•    Измерение массовой концентрации НПАВ в воде ПНД Ф 14.1:2:4.256-09   (ФР.1.31.2010.07434)
•    Измерение массовой концентрации УГЛЕВОДОРОДОВ воздухе ПНД Ф 13.1:2:3.74-2012  (ФР.1.31.2008.05169)
•     Измерение массовой доли НЕФТЕПРОДУКТОВ в почвах ПНД Ф 16.1:2.2.22-98



2. Государственные стандартные образцы

•    ГСО   7822-2000   (НП-Сиб) состава раствора нефтепродуктов в четырёххлористом углероде
•     ГСО  9437-2009 состава смеси триглицеридов жирных кислот
•     ГСО  10067-2012 состава раствора неонола АФ 9-12 в тетрахлорметане



3. Экстрактор лабораторный ЭЛ-1

Экстрактор лабораторный ЭЛ-1 предназначен для экстракционного концентрирования нефтепродуктов, ПАУ, фенолов, хлорорганических соединений, тяжелых металлов и других загрязняющих веществ из проб воды любыми органическими растворителями в делительных воронках.
Использование экстрактора значительно облегчает процесс пробоподготовки. Экстрактор может быть использован в комплекте с концентратомером КН-2м при определении содержания нефтепродуктов в пробах вод, а также как самостоятельное изделие.
Экстрактор ЭЛ-1 состоит из штатива, воронки делительной, держателя поворотного, блока двигателя с мешалкой и блока управления.
Блок управления позволяет устанавливать и стабилизировать скорость вращения мешалки, а также задавать время ее вращения.
Мешалка имеет регулируемую глубину погружения в делительную воронку (в зависимости от количества жидкости) и регулируемый угол поворота относительно штатива. Конструктив мешалки позволяет создавать преимущественно радиальные потоки жидкости. Эти потоки обладают достаточно большой скоростью и, распространяясь по всему объему сосуда, обеспечивают эффективное перемешивание жидкости в процессе вращения мешалки.



Технические характеристики

•       Объем делительной воронки   0,25 - 1,00 дм³
•       Динамическая вязкость перемешиваемой жидкости, не более   1,2 мПа·с.
•       Диапазон регулировки скорости вращения мешалки   от 600 до 5000 об/мин.
•       Диапазон задания времени работы двигателя мешалки   от 1 до 999 мин.
•       Потребляемая мощность, не более   12 В·А
•       Напряжение питания   220 В
•       Габаритные размеры экстрактора   290 х 290 х 778 мм
•       Габаритные размеры блока управления   200 х 135 х 55 мм
•       Вес, не более   5 кг
•      Гарантийный срок - 12 месяцев.

В комплект поставки входят:

•     экстрактор;
•     паспорт;
•     блок управления экстрактором;
•     делительная воронка ВД-3-1000.



4. Система пробоотборная СП-2

Система пробоотборная СП-2 предназначена для отбора проб природных и сточных вод с целью определения в них содержания нефтепродуктов, солей и прочих загрязняющих веществ.
Пробоотборная система СП-2 позволяет осуществлять отбор проб воды из колодцев, водоёмов природного и искусственного происхождения, включая водоёмы, покрытые льдом.
Пробоотборная система применяется в различных областях при работах, связанных с контролем загрязнения окружающей среды и контролем качества вод в источниках водопользования.

Принцип действия. Пробоотборная система с установленной бутылью опускается в водоём без посыльного груза. По мере опускания пробоотборной системы всплывает внешний поплавок и перекрывает отверстия снаружи корпуса, препятствуя поступлению воды в камеру корпуса, а следовательно и в бутыль. При достижении требуемой глубины, по тросу посылается груз, который перемещает поплавок в нижнее положение, открывая отверстия в корпусе. После заполнения водой бутыли и камеры в корпусе (приблизительно через 30 секунд от посыла груза) всплывает клапан, находящийся внутри корпуса, и перекрывает отверстия в корпусе изнутри. Система с отобранной пробой поднимается на поверхность. Бутыль извлекается из пробоотборной системы.



Технические характеристики

•       Объём отбираемой пробы 1,0 л
•       Глубина отбора пробы не менее 0,01 м
•       Вид пробоотборной ёмкости бутыль стеклянная, объём 1 л
•       Материал системы сталь нержавеющая, полиамид
•       Минимальная глубина водоёма 0,35 м
•       Способ подвески системы трос капроновый, диаметр 4 мм
•       Минимальный диаметр скважины, лунки во льду 120 мм
•       Габаритные размеры системы:

           - диаметр  108 мм

           - высота (с бутылью) 365 мм

•      Масса системы в сухом состоянии 2,9 кг

Комплект поставки

•     система пробоотборная СП-2;
•     паспорт;
•     трос капроновый, диаметр - 4 мм, длина - 5 м (для стандартной поставки, но при необходимости трос может иметь любую технически обоснованную длину);
•     бутыль стеклянная (объём 1,0 л)
