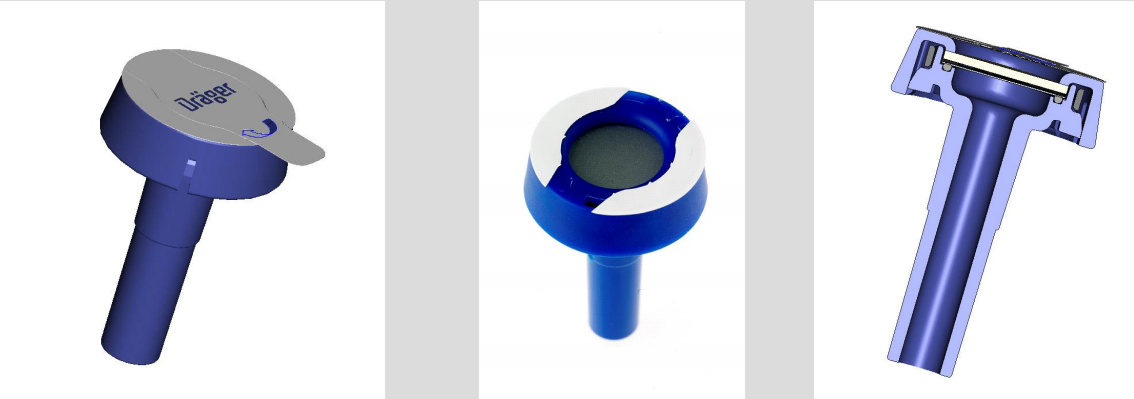

Импактор масляного тумана Dräger Oil Impactor

Dräger Oil Impactor

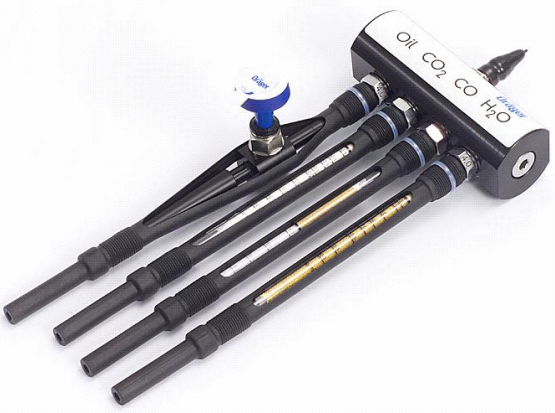

Импактор масляного тумана Dräger Oil Impactor Импактор с адаптером в AeroTest Simultan

предназначен для обнаружения масляного тумана в сжатом воздухе.
   Импакторы улавливают частицы аэрозоля, поэтому данная технология прекрасно подходит для обнаружения масляного тумана. Прибор не показывает содержание паров масла.
   Импактор используется вместе с адаптером в наборах инструментов Dräger Aerotest Simultan. В ходе измерения проверяемый воздух проходит через 20 диффузоров в импактор, а затем ударяется о расположенную под прямым углом перегородку из стекла с насечками. Воздух в импакторе отклоняется на 90°, а частицы аэрозоля из-за инерции не могут следовать за потоком воздуха и осаждаются на перегородке. Углубления в стекле с насечками заполняются маслом. Это устраняет рассеивание света, вызванное царапинами на стекле. Этот принцип позволяет визуально обнаруживать крайне малые количества масла. Специальное расположение диффузоров позволяет измерять количество осажденного масла и при известном объеме воздуха с хорошей воспроизводимостью определять концентрацию масляного аэрозоля.
   Результат измерения не зависит от сорта масла. Тем не менее, следует отметить, что масляные аэрозоли испаряются при высоких температурах и этот пар не учитывается. Измерение длится 5 минут с объемным расходом 4 л/мин, т.е. тестовый объем равен 20 л.

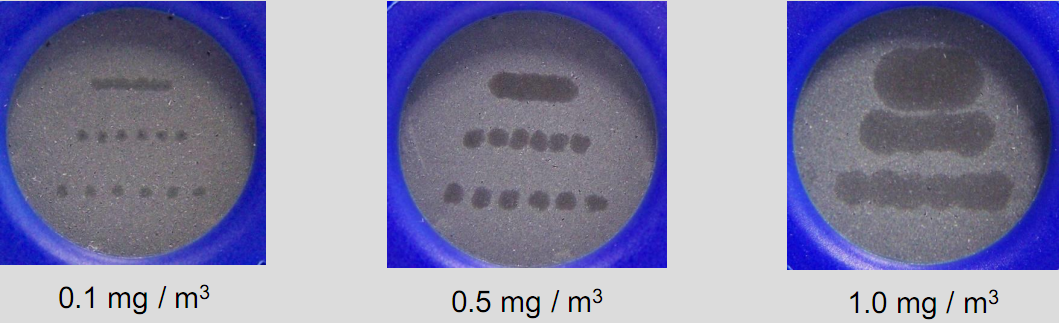

Импакторы с 3-мя различными концентрациями масляного аэрозоля.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр	Значение
Стандартный диапазон измерения	0,1 мг/м³, 0,5 мг/м³ или 1,0 мг/м³
Предел обнаружения масляного тумана	0,05 мг/м³

Условия окружающей среды
Температура: 10 °C ... 30 °C
Влажность: до 60 % отн. влажности
Давление: использовать для анализа сжатого воздуха только после сброса давления

Условия проведения анализов

Используйте импактор только в комбинации с Dräger-Aerotest Simultan.
Результат измерения позволяет делать заключения только по содержанию масляного аэрозоля во взятой для анализа пробе, т.е. пробе сжатого воздуха после сброса давления.
Измерения должны проводиться только в работающей системе.
Для оценки содержания масляного аэрозоля всего воздуха в пневмосистеме следует учитывать временные и пространственные различия, вызываемые процессами абсорбции и десорбции на поверхностях.

Измерение и оценка результатов

Присоедините Dräger-Aerotest к компрессору, баллону со сжатым воздухом или линии подачи сжатого воздуха.
Подготовьте Aerotest, прокачивая контролируемый воздух не менее 3-х минут без импактора. Aerotest Simultan автоматически настраивает поток воздуха (4 л/мин).
Вдвиньте импактор до упора в адаптер Aerotest. Адаптер Aerotest вставьте в Aerotest Simultan в направлении, указанном стрелкой – открытой стороной адаптера по направлению к Aerotest (см. инструкции по использованию "Aerotest".
Процедура измерения: длительность измерения составляет 5 минут.
Снимите с импактора защитную пленку и считайте показания концентрации масла согласно верхнему рисунку.
