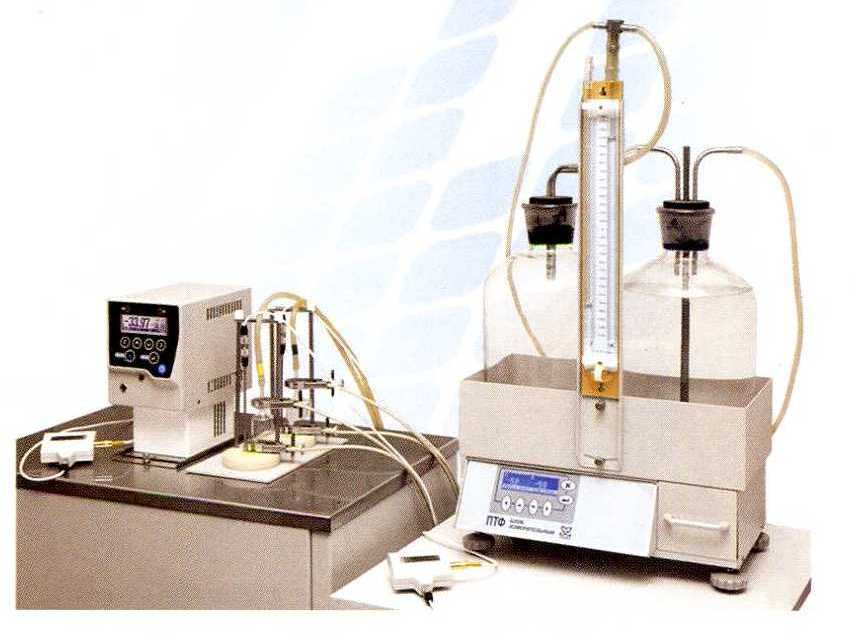

Установка ПТФ для определения предельной температуры фильтруемости

Установка для определения предельной температуры фильтруемости дизельных топлив ПТФ

соответствует требованиям ГОСТ 22254 и EN 116. Два независимых канала измерения. Оптические датчики уровня с автоматической настройкой чувствительности в процессе измерения. Возможность проведения измерений как в полностью автоматическом, так и в ручном режимах. Предельность температуры фильтруемости - это наиболее высокая температура, при которой данный объем топлива не проходит через стандартный фильтр в установленное время при стандартизованных условиях охлаждения.

Принцип действия установки ПТФ

Испытательная ячейка с образцом топлива охлаждается в определенных условиях и, с интервалами в 1 °С, топливо затягивается в пипетку в условиях контролируемого вакуума через стандартный фильтр, представляющий собой проволочную сетку. Определение ведется до температуры, при которой время наполнения пипетки превысит 60 с или топливо не стечет обратно в испытательную ячейку до того, как она охладится еще на 1 °С.

Комплект поставки установки ПТФ включает в себя:

Измерительный блок с микропроцессорным модулем управления установкой и вакуумной системой.
Стол для размещения измерительного блока - обеспечивает дополнительное удобство при проведении испытаний.
Два электронных термометра ЛТИ-М-У2-ПО.
Четыре оптических датчика уровня.
Две измерительные ячейки с комплектом приспособлений и запасных частей.

Приобретается дополнительно:

Криостат КРИО-ВТ-05-01 - необходим для охлаждения измерительных ячеек. В процессе проведения испытаний управляется измерительным блоком в точном соответствии с требованиями ГОСТ 22254.

Основные возможности установки ПТФ:

Автоматическое определение предельной температуры фильтруемости образца. Два независимых канала измерения.
Три режима измерения для каждого канала: автоматический, полуавтоматический и ручной.
Задание оператором температуры начала испытания (ТНИ) для каждого канала.
Звуковая сигнализация при подходе температуры образца к очередной температурной точке, начиная с ТНИ.
Звуковая сигнализация при подходе температуры образца к одной из следующих температур: −20.0 °С; −35.0 °С. Используется для привлечения внимания оператора при ручном управлении температурой криостата.
Ведение и просмотр журнала испытания по каждому каналу. В энергонезависимой памяти сохраняются записи о текущих состояниях испытания.
Тест-режим для проверки работоспособности установки.
Автоматическая подстройка чувствительности оптических датчиков уровня.

Основные достоинства установки ПТФ:

Испытательная ячейка полностью соответствует требованиям ГОСТ 22254.
Оригинальная конструкция оптических датчиков обеспечивает их надежную фиксацию на испытательной пипетке и не требует подстройки их чувствительности.
Удобный и интуитивно понятный интерфейс пользователя обеспечивает простое управление всеми режимами работы установки ПТФ.
Наличие встроенного компактного вакуумного насоса с низким уровнем шума.
Использование электронных термометров ЛТИ-М и управляемого криостата КРИО-ВТ-05-01 с последовательным интерфейсом RS-232 позволяет полностью автоматизировать процедуру проведения испытаний.
Наличие тестового режима работы позволяет легко проверить правильность сборки установки и работоспособность ее отдельных узлов.
Управление температурой криостата по интерфейсу RS-232.

Технические характеристики установки ПТФ

Параметр	Значение
Диапазон определения предельной температуры фильтруемости	0...−70 °С
Предел допускаемой абсолютной погрешности измерения температуры фильтруемости	±2 °С
Вакуум	1961 Па
Габаритные размеры без криостата	370×750×240 мм
Масса без криостата	15 кг
Потребляемая мощность	50 Вт
Индикация измеряемых величин	цифровая
